Anschlagpunkte

Der Punkt an dem Sicherheit beginnt

Produktbeschreibung

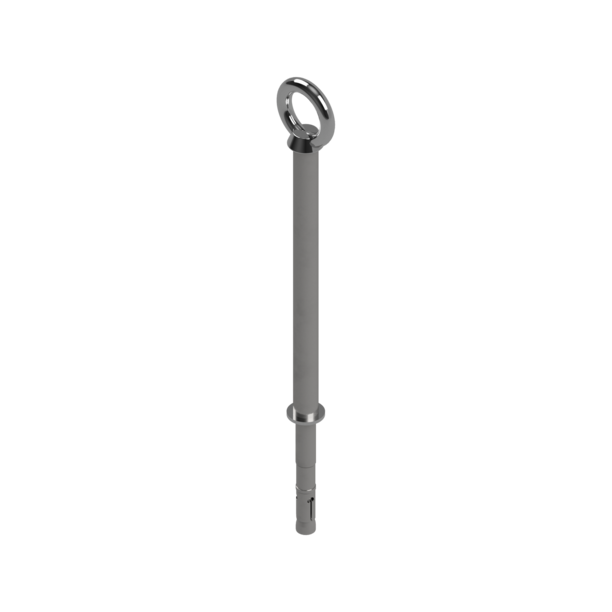

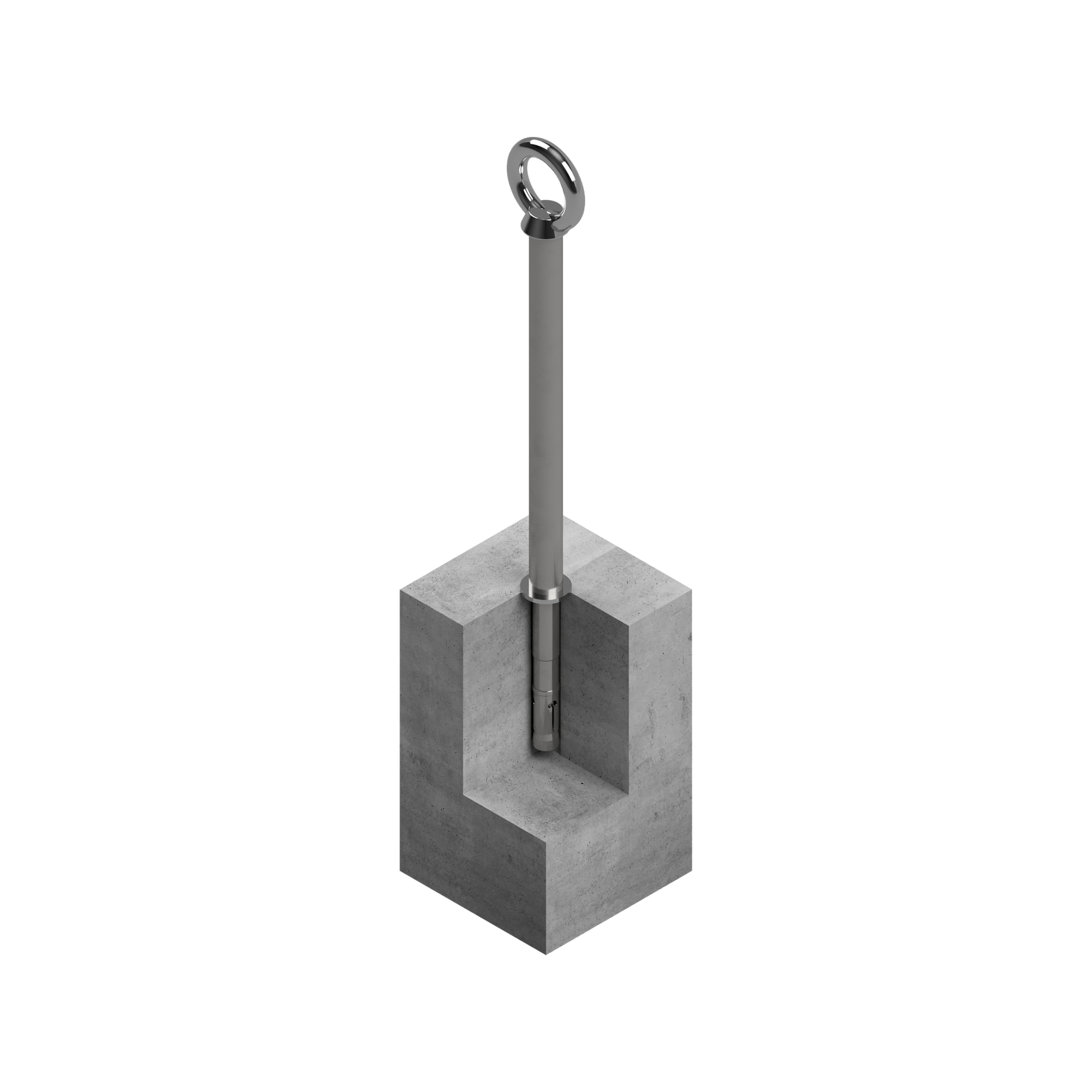

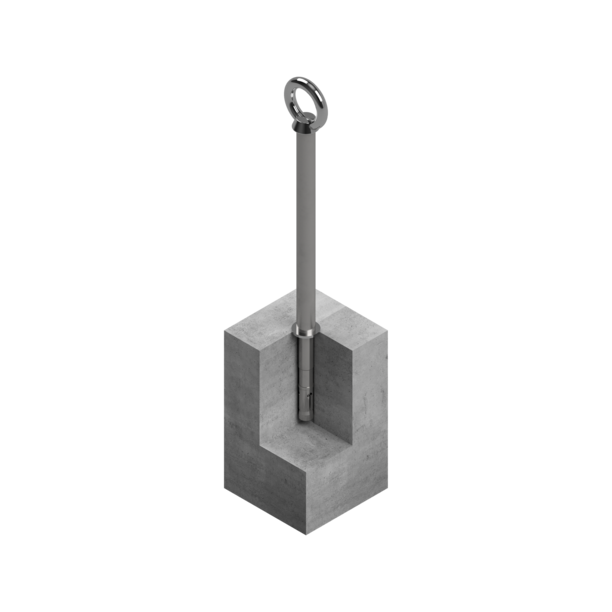

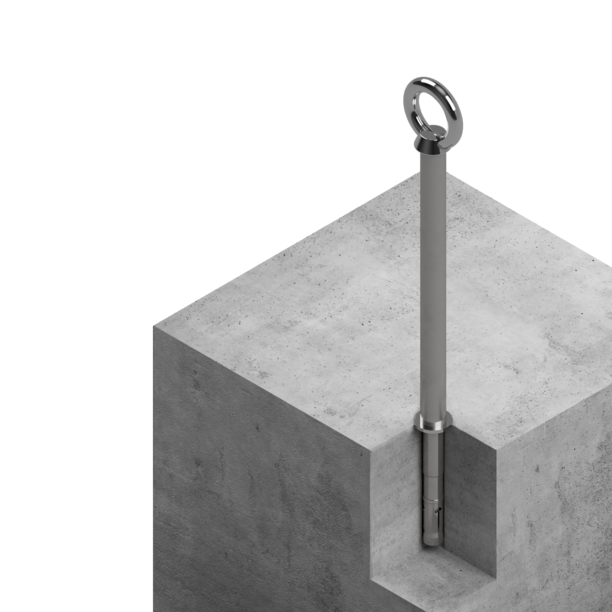

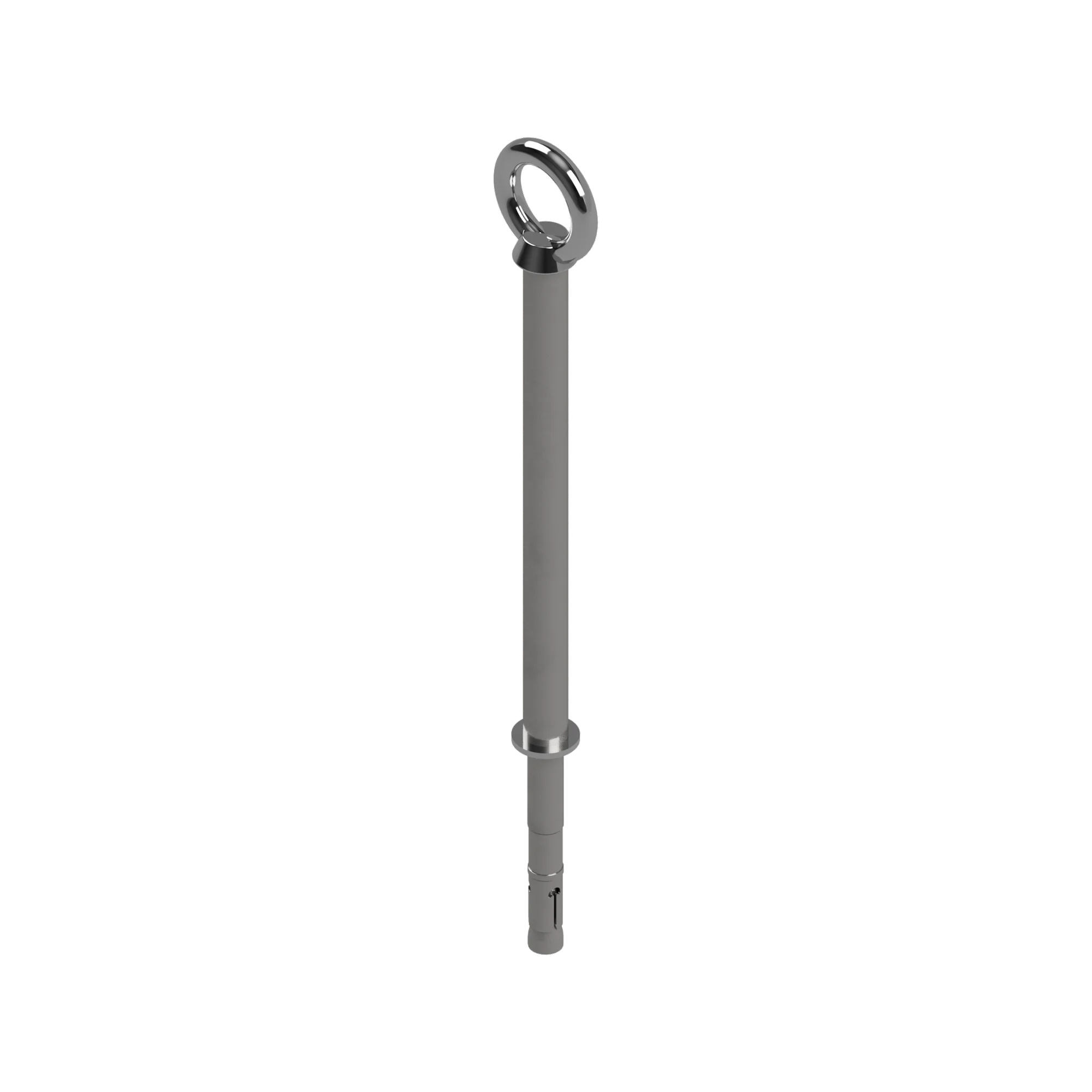

Der Anschlagpunkt Primo 6 AD ist für die Einlochmontage auf Betonuntergründen konzipiert. Einmal eingedübelt sitzt er extrem fest im vergleichsweise tiefen Bohrloch. Die abZ des DIBt sowie die Europäische Technische Bewertung (ETA) sind Ihm damit sicher.

Produktdaten

  • Zertifizierung:ETA-Zulassung, DIBt-Zulassung
  • Untergrund:Beton
  • Betonfestigkeit:min. C20/25
  • Betondicke:min. 140 mm
  • Nutzerzahl:3 Personen
  • Rohrdurchmesser:⌀ 20 mm
  • Anwendung:Flachdach
  • Befestigung:Aufdübeln

Varianten

Eckdaten auf einen Blick

Alle Produktvarianten

AusführungArtikelnummerHöheDachaufbau
Primo 6 AD/30106300300 mm0 - 100 mm
Primo 6 AD/40106400400 mm0 - 200 mm
Primo 6 AD/50106500500 mm0 - 300 mm
Primo 6 AD/60106600600 mm0 - 400 mm
Primo 6 AD/70106700700 mm0 - 500 mm
Primo 6 AD/80106800800 mm100 - 600 mm
Primo 6 AD/90106900900 mm200 - 700 mm
Primo 6 AD/10010691001000 mm300 - 800 mm

Alles auf einen Blick

Montagedokumentation per App

Zur AppKontakt aufnehmen

Zusatz

Weitere Informationen

Weitere nützliche Informationen

Anschlagseinrichtung für Flachdächer

Anschlageinrichtungen sind sicherheitstechnische Vorrichtungen, die als zentrale Verbindungspunkte für persönliche Schutzausrüstungen gegen Absturz (PSAgA) dienen. Sie werden an festen Strukturen wie Gebäuden, Stahlkonstruktionen oder anderen tragfähigen Untergründen installiert, um eine sichere Befestigung für Auffanggurte und Verbindungsmittel zu gewährleisten.

Diese Einrichtungen spielen eine entscheidende Rolle bei der Absturzsicherung, indem sie die auftretenden Kräfte im Falle eines Sturzes kontrollieren und auf die Struktur ableiten, um Verletzungen der arbeitenden Person zu verhindern. Differenziert wird zwischen Anschlagpunkten und beweglichen Anschlagpunkten, wie beispielsweise Schienen- und Seilsicherungssystemen.

Objektbezogene Typenbestimmung (Beispiel)

  1. Ermittlung des Typs gemäß Dachkonstruktion:
    Befestigung auf Beton = AD
  2. Ermitteln des Dachschichtenaufbaus "D":
    z.B. = 130 mm
  3. Dachschichtenaufbau „D“ + min. 150 mm
    Mindesthöhe: 130 + 150 = 280 mm
  4. Lieferbare Höhe „H“ muss größer als 280 mm sein
    Höhe = 300 mm
  5. Richtige Produktvariante auswählen
    z.B. Primo 2 AD/30

Gesetze und Vorschriften

Unfallverhütungsvorschriften
"Bauarbeiten" (BGV, C 22), Teil II, § 12. "Es müssen Einrichtungen vorhanden sein, die ein Abstürzen von Personen verhindern."

Flachdach-Richtlinien
Ausgabe 1991 weist unter 4.5. auf die Erfordernisse von Absturz­si­cher­ungen hin. DIN 4426 "Sicherheitseinrichtung zur Instandhaltung baulicher Anlagen-Absturz­si­cher­ungen." Bei Montage auf Beton sind nur bauaufsichtig zugelassene Dübel zu verwenden."

Einbau-Richtlinien
• Über 3 m Absturzhöhe einschließlich Baugruppe
• Mindestabstand zur Dachkante: 2,5 m
• Zwischenabstand der Stützen max. 7,5 m
• Zwei bis drei Personen pro Anschlagpunkt (Stütze)
• Drei Personen pro Anschlageinrichtung, jedoch pro Feld vier Personen.
• Die Stütze darf nicht zum Anschlagen von Lasten genutzt werden.

Technische Beschreibung
• Rohr- und Ringschraube aus Edelstahl für "PRIMO I"
• Rohr-Ringschraube-Platte geschweißt aus Edelstahl für "PRIMO"
• Absolut nicht rostend
• Blitzschutz nach DIN 57185 ist wegen der geringen Bauhöhe nicht erforderlich

Sicherheit
Vor Einbau der Anschlageinrichtungen ist die Tragfähigkeit der Dachkonstruktion bauseits zu überprüfen. Die technischen Baubestimmungen sind zu überprüfen.
Die Anschlageinrichtungen sind geprüft nach DIN EN 795 EG – Baumusterprüfbescheinigungs-Nr. ZB 08/900, ZB 08/091, ZB 08/089, ZB 08/088, ZB 08/082. Z-14.9-710 bauaufsichtliche Zulassung.
Am Kopf der "PRIMOS" können bis zu 8,0 kN Belastung auftraten. Die angegebenen Bauteildaten sind Mindestwerte und gelten nicht als Tragfähigkeitsnachweis.
